何處惹塵埃 ?? 偏偏, 這部 SONY DC, 就是惹了塵埃, 這塵埃應該估計是附在 DC 感光元件 ( CCD ) 前, low pass filter 上的, zoom  盡後, 因 auto 機, 光圈會自動收細, 塵埃便現形了

可以看下相, 右邊三個黑影便是塵埃位置


圈出來的地方便是了, 刻意拍攝淺影牆面, 大家容易看到, 不要問為何密封的組件會滲入了塵埃, 我也摸不著頭腦[的, 只是突然一天拍攝遠景時看到.



以下的操作, 是筆者經過長年累月訓練下的成果, 不熟悉的朋友, 切記不要模仿, 後果自負啊~

工具只是一支小型的螺絲批便可以, 應該還要一個噴氣的鏡頭細膠 PUMP.




拆下機身幾面的螺絲, 便可以很容易的拆去底面殼, SONY 的機身比其他的 DC 細小, 結構精密一些, 要小心行事, 因為機身細小, 通常拆出來的配件, 也是細小的.

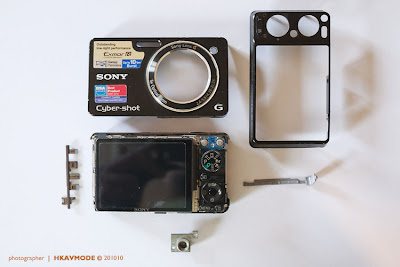

暫時拆下底面殼, 兩邊的仿電鍍配件, 底部的腳架絲母.




通常大多數金屬的機身, 內裏也要利用金屬的 mounting bracket 固定所有配件的, 而現在多數的產品設計, 也是以一組一組的形式裝配, 方便損壞時只換去損壞的組件. 每件組件, 也以薄片的銅片 cable 相連.

一部 dc 的厚度, 多數只分三層, 一是鏡頭組件 ( 連著 ccd 一起 ) , 中間便是 review 用的 lcd, 再加上金屬殼便是相機的基本厚度, 從前的dc, 中間還會有一層 main pcb, 但現今的科技, 已可以微型化, 放左電池的一邊便足夠.



拆去底殼的底部, 右手的控制鈕, 是 conductive rubber 形式, 亦進化到 rubber 面, 是如塑膠般的硬度, 不是軟軟的 rubber, 免去一套塑膠鈕了, 同時又可以減少厚度了.




另一面是金屬 mounting bracket, 一幅由左至右, 增加組件的剛度. 大家留音下部藍色的 cable, 遲一些會談到, 就是這一部份, 阻了我一些時間.

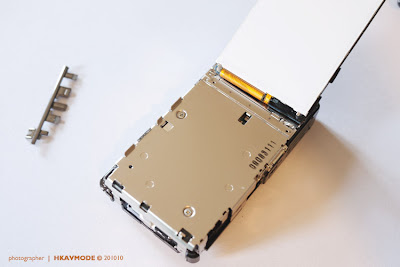

將 lcd 拆出, 可以看到金屬 bracket , 上面有兩粒螺絲, 只要拆走這幅金屬 bracket, 便應該可以直達今次的目的地. Sony 的結構設計, 可以從這部 dc中看到, 很精細, 很 compact, lcd 是玻璃, 所以本身也要 mount 在一個金屬片上.




大家可以看到, lcd 的托底金屬片, 有兩個凸出的舌位, 這個舌位, 只扣在下面的金屬 MOUNT會可以牢牢扣實,不用再利用其他物件固定。




拆去金屬 mount 的 螺絲, 本應只要反過來便可以, 但發覺keyboard 藍色的 cable 太短, 而 L 型的金屬 bracket, 也因 cable 太短而撬著.

理應一個理想的結構設計, 不應出現這樣的困局, 因為一定是方便裝配, 才方便未來維修, 所以不應出現這問題的, 要時間思考一下.




休息一會, 便想出, keyboard 應該也可以拆下來, 細心觀察下, 便發覺, 這部份和 lcd 的結構一樣, 也是利用扣位固定, 只是扣位太細少精密, 錯覺以為是和主體金屬 mount 連在一起, 所以錯過了.

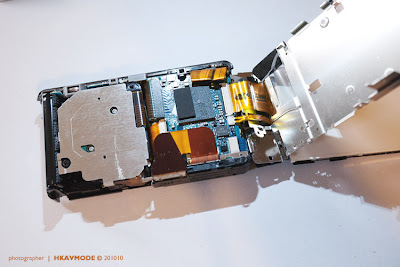

想通後, 便容易了, 解下了 keyboard 的 pcb, 便可以反起主體的金屬 mounting bracket. 看到右手邊的 main pcb, 今次不是研究他的線路, 所以便不理他了, 而 sensor 位置, 看到一幅可能是 shielding 用的金屬片, 同樣是扣位固定, 很容易便拆下來.




看到 ccd sensor 的 pcb 了, 藍綠色部份, 在這裏要提一提大家, 左手柱型的物件, 是閃燈的儲電的電溶, 大家不要接觸左上角圈內部份, 因為會人體通電, 會令電解電溶放電, 有些少危險的





拆下 pcb 上的兩粒螺絲,掀起便可以看到這機的心臟部份 _ ccd sensor, 大家不要驚訝會傷害到 ccd 感光元件, 因為前面還有一塊 low pass filter 的

Sony 這一部機的 low pass filter 也很薄, 估計只有 0.5mm




另一邊便是鏡頭 lens 群組了, 這樣打開後, 便發覺, 沒有甚麼圍在 sensor 邊, 所以便有機會入塵了, 曾經拆開其他 dslr 的 sensor, 是有一幅圍邊 rubber,防止塵埃入侵。




利用鏡頭 pump,仔細地吹走兩邊的塵埃, 再快速合上, 避免再有塵埃侵入, 因為家居環境是佈滿塵埃的, 一步一步的組合回所有配件, 這時 SONY 的結構設計, 便起作用了, 機內只有 4 粒螺絲, 其餘只是扣位, 很容易便組合好了.





放入電池和記憶 CARD, 再 ZOOM 前一試, 黑影已經沒有了, 意味著, 又一次手術成功了 !!!


click to enlarge

最後還是提提大家, 如沒有把握, 不要自行拆開一部 dc, 因為很大可能不可以組合回正常的

.
