LCD HOOD 遮光罩 DIY

上年差不多時間, 正值炎熱夏天, 猛烈的太陽, 每天都向著地上的人們照射, 對於戶外拍攝, LCD 的光度, 比不上猛烈的陽光, 很難看到, 尤其是用 v705 拍 panorama, 在每張相的接口位, 幾乎看不到個對比位.

所以上年, 我設計了一個 LCD HOOD, 利用PVC膠版制作, 很簡單, 但奈何, 使用上, 因要經常摺疊, 令到貼著機身的雙面膠紙, 也抵不住這種重覆的動作, 結果是很容易甩下來, 而且, 因膠片的彈性, 摺疊後, 也會經常彈出來.

經過長時間的思量, 還是利用現成的遮光罩來改動, 會比較理想, 開始留意坊間所賣的 LCD HOOD, 在眾多的型號上, 以下相的型號, 最接近 KODAK V705 的 LCD 尺寸.

原來 LCD HOOD 是內地生產, 售價 85 元港幣. 沒有格價, 要留意的是, 所有型號也是給 DSLR 使用, 但我相信有獨立售買的, 不用連著上面的目鏡位.

我記得日本有出售只是普通 LCD 的遮光罩, 在沒有選擇下, 只好買下這個來 DIY. 主要是切去上部目鏡的多餘部份




LCD HOOD 的設計, 左右亦有遮擋片, 可以遮擋著兩邊的光. 亦帶有連接作用, 連著上面的蓋, 方便開關, 這個設計, 左右的擋片在較位設有彈弓作回程的反作用力, 在開閂時, 不用太大力, 便會蓋上或打開~




大家可以看到, 這型號 (FOR CANON 450D ) , 尺寸上很適合 V705 的 LCD, 只是下部有幾MM 突出位.

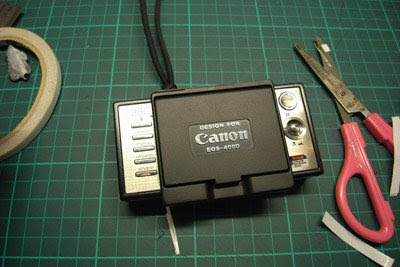

放上去看看, 剛剛好尺寸, 左右的按鈕也沒有遮擋到




主要的 DIY 方向, 是在相內橫線的位置切去, 再銼平切口便完成, 不是太複雜

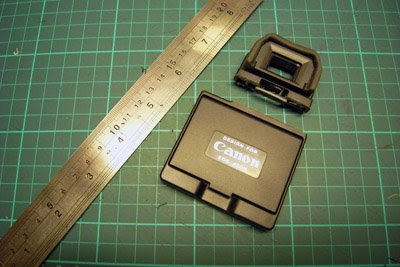

用線鋸片鋸去開, 一分為二

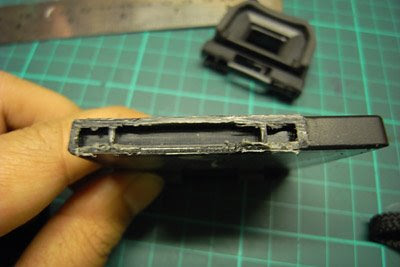

可以看到切口位的切面結構, 大家不要以為他是實心, 因為膠料成型問題, 不可以有 3MM 以上的厚度, 所以正常3MM以上的厚度, 也是空心的~




介出一張黑色 PVC 片, 大家可以到 10元店購買那些黑色的 FILE便可以.




貼在切口位上遮醜, 但記著要用雙面膠紙或萬能膠之類的貼合劑, 因為快乾膠如 AA 膠是沒有效用的.




完成後再對比看看, 很理想了




再用雙面膠紙, 貼在底面, 要貼上機身便完成, 本身 LCD HOOD上, 是有一塊透明 PVC , 大家可以保留這塊 LCD, 因雙面膠紙便貼在這裏的~

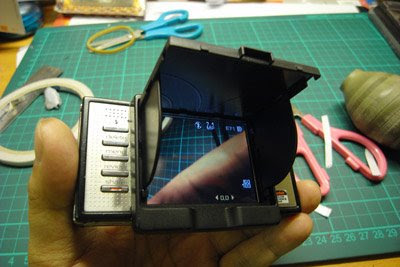

完成後試試看, OK ~




唯一遺憾是因為用其他型號的 LCD 改動, 尺寸上未能100%相同, 相片就看到, 有幾 mm 的突出位,
大家如果找到合適尺寸的, 便不用 DIY 了.

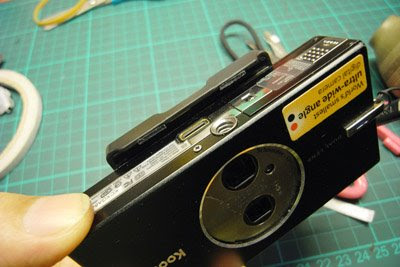

還有一個問題, 本身的LCD HOOD , 厚度也有5,6 mm, 加了上去, 可能有少少礙眼. 但好處是用雙面膠紙貼上, 不高興可以拆下來的~
