Kodak V705 LCD Hood DIY

平時用 Kodak V705 影 panorama 相片, 因為相機會利用前一張相片作對位, 所以在陽光下, 機身 lcd 會相對變黑, 令自己很難看見對位用的相片, 會增加 panorama 相片的失敗比率.

而明天要參加荷花版聚, 今次主要用 Kodak V705 作主力, 所以要避免這個問題發生, LCD 的遮光罩就應要求而設計出來.
但時間有限, 暫時設計了最簡單的結構設計, 務求最快的速度可以完成
設計很簡單, 主要利用雙面貼紙固定遮光罩便可以, 依摺痕摺出形狀便可以,很簡單

先要預備所要的材料和工具 :

材料是黑色 pvc 膠片, 是在較規模的文具店購買, 原來是 A3 的膠 folder, 價錢只要港幣 $12 元. 或者可以用黑色咭紙, 但這樣, 遮光罩可能只可以用一次. 不能多次使用.
工具 _ cutter 或剪刀, 鋼尺 ( 用 cutter 配鋼尺會較好, 用膠間尺, 會被cutter 介爛 ), cutting mat ( 膠墊防介花桌面 ) , 如果沒有 cutting mat, 用厚身的雜誌也可以.



先下載我設計的 jpg 檔 ( 在本文最底 ) 下載我的jpg 後, print 出來的成品是這樣, 一式4個.

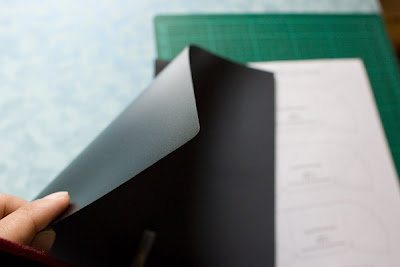

看相可以看選用的黑色 pvc 膠版, 十分薄的, 但又不要太薄, 太薄難以成型的, 會軟軟的, 強度不足夠.



先剪出一個紙樣板作試驗實際情況

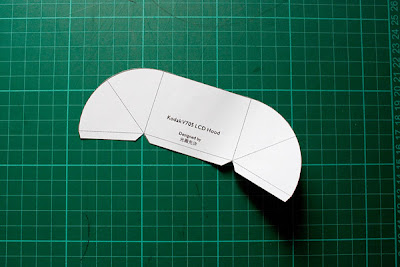

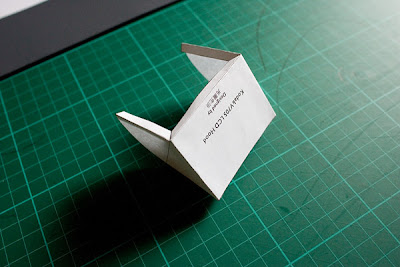

紙樣板的成品試作, 看看有沒有改善地方, 但因不夠時間, 暫時都是以些形狀作最後定案.



將紙樣板, 用白膠水貼上, 白膠水方便日後除去膠跡. 可以用介刀或者剪刀剪出形狀, 因為這樣薄的 pvc 膠片, 是十分容易剪出, 如果是用介刀 ( cutter ) 就要小心, 膠片會有少少啜力, 會令你不期然加大力度, 一不小心滑去尺外, 就產生意外, 要小心小心.

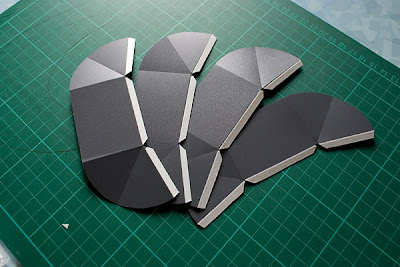

介出後的情況, 用手除去白膠跡, 還要在摺位輕輕介出摺痕, 要輕輕的, 不要過火. 這樣會容易摺出所要形狀~



貼上雙面貼紙的情況, 在貼之前, 要先用家用火酒清潔表面, 除去油跡, 增加貼力.



前後完成了4 個, 除自己外, 還有 3個朋友是用 v705 的~



完成的樣辦是這樣, 大家可以留意, 遮光罩的角度 ( 側視圖 ), 是少少向上斜, 避免日光下, 眼水平構圖時, 會被遮光罩遮蔽.



打橫摺合的情況



基本上, design 時, 是預可以摺合的, 方便收入袋內, 所以已經刻意找一些薄身的 PVC, 但又不可以太薄, 會不能保持到形狀, 照成品來看, PVC 的厚度是適合成形, 但就不適合摺合, 見下相, 摺合後會, PVC 彈力問題, 會拗起雙面貼紙, 所以不能如下相般摺合, 要打橫來摺合, 如上圖.


click to enlarge

今次是初版的遮光罩, 下一個 version, 暫定可要不用雙面貼紙來固定, 因為這樣, 不使用時, 會比較麻煩拆除, 如果 design 可以用拼合扣位方式結合, 應該比較方面, 但時間限, 暫時用這個版本, 應付明天的攝影版聚吧.

LCD HOOD 的JPG 圖檔

希望今次的 DIY, 可以幫到使用 KODAK V705 的朋友, 下一個 version, 應該會更加完善.


.
